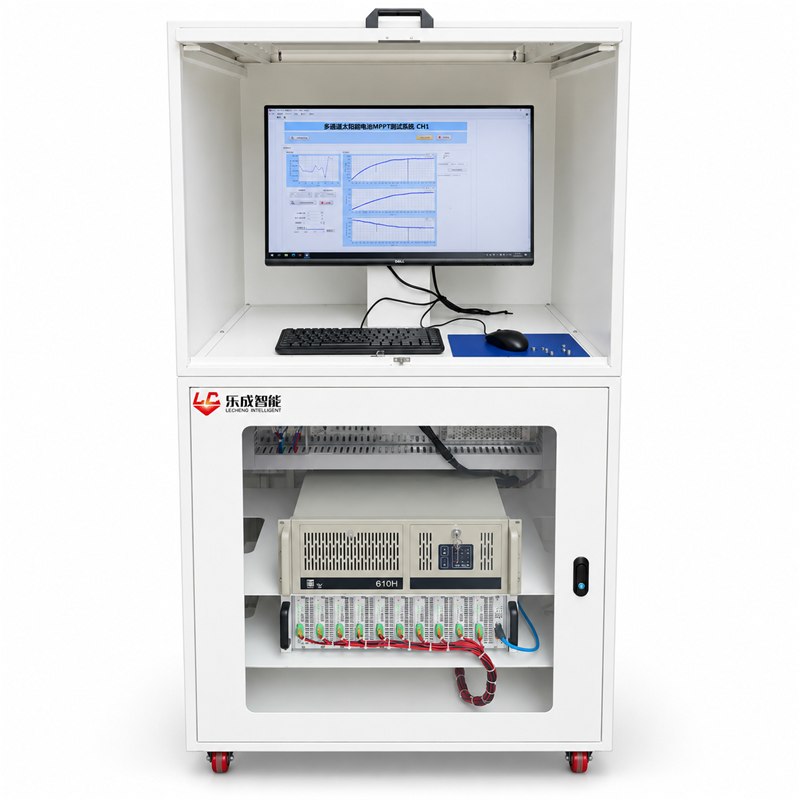

يُعد نظام اختبار الحالة المستقرة متعدد القنوات للوحدات الكهروضوئية IV+MPPT منصة اختبار عالية الدقة طورتها شركة Lecheng Intelligent لأبحاث الخلايا الكهروضوئية المتقدمة وتقييم موثوقيتها. صُمم النظام خصيصًا لأجهزة الخلايا الكهروضوئية من نوع البيروفسكايت، والخلايا الترادفية، والخلايا الرقيقة، ويدعم اختبارات شاملة بدءًا من الأجهزة صغيرة المساحة وصولًا إلى الوحدات المصغرة القياسية.
من خلال دمج جهاز محاكاة الطاقة الشمسية من الفئة AAA LED في حالة الاستقرار، ووحدات قياس المصدر متعددة القنوات، ووحدات التحكم المستقلة في درجة الحرارة، وبرامج التشغيل الآلي الذكية، يتيح النظام تحديد خصائص التيار والجهد في وقت واحد، وتتبع نقطة القدرة القصوى، ومراقبة الاستقرار على المدى الطويل في ظل ظروف الإضاءة والبيئة المتحكم بها.
بخلاف أنظمة الاختبار التقليدية أحادية القناة، تدعم هذه المنصة ما يصل إلى 19 قناة يتم التحكم بها بشكل مستقل، مما يسمح بإجراء اختبارات متوازية لعينات متعددة في تجربة واحدة. وهذا يزيد بشكل كبير من إنتاجية البيانات ويختصر دورات التحقق من صحة البحث والتطوير، مما يجعلها مثالية لفحص مواد البيروفسكايت، وتحسين العمليات، وتقييم العمر الافتراضي.
يدعم النظام المسح الأمامي والعكسي للتيار المتردد، وطرق المطابقة ذات التسع نقاط، وفترات المسح القابلة للتخصيص. تعمل كل قناة بشكل مستقل، مما يتيح تكوينًا مرنًا للمعلمات لأجهزة مختلفة ضمن نفس عملية الاختبار.
قدرات الاختبار الكهربائي
| المعلمة | مواصفة |
|---|---|
| قنوات الاختبار | حتى 19 (قابلة للتخصيص) |
| النقاط لكل قناة | مسح مرحل ثماني النقاط |
| نطاق الجهد | 20-60 فولت (قابل للتخصيص) |
| النطاق الحالي | حتى 1 أمبير |
| قوة القناة | 20 واط |
| دقة القياس | 0.1% |
يتم عرض وتسجيل منحنيات التيار والجهد والضغط في الوقت الحقيقي لجميع القنوات في وقت واحد، مع إطلاق إنذارات فورية عند حدوث ظروف غير طبيعية.
لمعالجة ظاهرة التخلف والسلوك العابر التي تُلاحظ عادةً في الخلايا الشمسية المصنوعة من البيروفسكايت، يدمج النظام خوارزميات متعددة لتتبع نقطة القدرة القصوى (MPPT).
خوارزميات تتبع نقطة القدرة القصوى المدعومة
| الخوارزمية | طلب |
|---|---|
| بيرترب آند أوبزيرف (P&O) | تتبع نقطة الطاقة القصوى العامة |
| الموصلية التفاضلية (IncCond) | تتبع ديناميكي عالي الدقة |
| الجهد الثابت (CV) | اختبار نقطة التشغيل المستقرة |
تضمن هذه الخوارزميات تتبع نقطة الطاقة القصوى بدقة في ظل الإضاءة الثابتة وأثناء تجارب التقادم طويلة الأمد.
تم تجهيز كل قناة اختبار بوحدة تحكم مستقلة في درجة الحرارة، مما يتيح تنظيمًا حراريًا دقيقًا ومراقبة دقيقة.
مواصفات التحكم في درجة الحرارة
| المعلمة | مواصفة |
|---|---|
| نطاق درجة الحرارة | من -10 درجة مئوية إلى 100 درجة مئوية |
| دقة التحكم | ±2 درجة مئوية |
| مراقبة درجة الحرارة | عرض المنحنى في الوقت الفعلي |
| قدرة التبريد | دعم التبريد السريع |
| الوحدات الاختيارية | التحكم في الرطوبة (20-80% رطوبة نسبية) |
وهذا يسمح بتقييم دقيق لأداء وحدة الخلايا الكهروضوئية وتدهورها في ظل ظروف درجات الحرارة العالية والمنخفضة والظروف المشتركة للإجهاد الحراري والضوئي.
يعتمد النظام على منصة برمجية ذكية مطورة داخلياً تدعم سير عمل الاختبار الآلي بالكامل.
إمكانيات البرمجيات
| وظيفة | وصف |
|---|---|
| الجدولة الآلية | اختبارات قياس تركيز الدواء في الوريد واختبارات قياس زمن الوصول إلى نقطة التحفيز القصوى |
| تخزين البيانات | التسمية والأرشفة التلقائية |
| تصدير البيانات | بيانات القنوات المستقلة أو المدمجة |
| التصور | منحنيات التيار-الجهد، والضغط-الحجم، ودرجة الحرارة |
| نظام إنذار | تنبيهات فورية عن الحالات غير الطبيعية |
| وضع التشغيل | اختبار بدون مراقبة على مدار الساعة طوال أيام الأسبوع |
تضمن بنية البرمجيات هذه سلامة البيانات العالية وإمكانية تتبعها أثناء دراسات الاستقرار طويلة الأجل.
اختبار متوازي عالي الإنتاجية
تعمل قنوات متعددة في وقت واحد، مما يزيد بشكل كبير من كفاءة التجربة.
تصميم يركز على البيروفسكايت
تم تحسين خوارزميات MPPT واختبارات التيار-الجهد التي تراعي التخلف المغناطيسي لأجهزة البيروفسكايت.
توافق الأجهزة المرنة
يدعم الركائز الزجاجية والمرنة، والأجهزة الصغيرة (≤25×25 مم)، والوحدات التي تصل إلى 250×250 مم.
هندسة معمارية معيارية وقابلة للتخصيص
يمكن تخصيص تكوينات الأجهزة والبرامج لتناسب سيناريوهات البحث والتطوير المحددة.
الموثوقية على المدى الطويل
مصمم للتشغيل المستمر مع جمع بيانات مستقر والتحكم البيئي.
يُستخدم نظام اختبار الحالة المستقرة متعدد القنوات لوحدات الخلايا الكهروضوئية (IV+MPPT) على نطاق واسع في:
فحص مواد الخلايا الشمسية المصنوعة من البيروفسكايت
تقييم أداء جهاز البيروفسكايت المحفور بالليزر
اختبار استقرار وحدات الخلايا الكهروضوئية الرقيقة والمزدوجة
التعرض للضوء لفترات طويلة وتقييم مدى الحياة
تحسين العمليات ومراقبة الجودة في الخطوط التجريبية
مختبرات الجامعات ومعاهد أبحاث الخلايا الكهروضوئية
| فئة | مواصفة |
|---|---|
| مصدر الضوء | محاكي شمسي من الفئة AAA LED ذو حالة مستقرة |
| قنوات الاختبار | ما يصل إلى 19 قناة مستقلة |
| دقة IV | 0.1% |
| خوارزميات تتبع نقطة القدرة القصوى | بي آند أو / إنك كوندي / سي في |
| نطاق درجة الحرارة | من -10 درجة مئوية إلى 100 درجة مئوية |
| التحكم في الرطوبة | اختياري (20-80% رطوبة نسبية) |
| حجم الجهاز | ≤25×25 مم إلى 250×250 مم |
| إدارة البيانات | الحفظ والتصدير التلقائي |
| وضع التشغيل | خدمة بدون رقابة على مدار الساعة طوال أيام الأسبوع |
| التخصيص | قابل للتكوين من حيث الأجهزة والبرامج |
