صُمم نظام الاختبار الخارجي متعدد القنوات MCT-OD لقياس الأداء الكهربائي للوحدات الكهروضوئية في بيئة التشغيل الفعلية. تجمع المنصة المتنقلة بين مسح منحنيات IV وتتبع نقطة القدرة القصوى MPPT، مما يتيح مقارنة المواد والتصميمات والعمليات تحت تغيرات الإشعاع الشمسي ودرجة الحرارة.
يمكن تكوين عدد القنوات والمدى الكهربائي حسب خطة الاختبار. تعمل وحدات قياس المصدر أو الأحمال الإلكترونية مع مجموعات مرحلات لإجراء قياسات متوازية، بينما يجمع الخزان المتنقل البيانات في الخارج ويمكن تشغيله من حاسوب داخلي عبر شبكة LAN.
يدعم جهاز اختبار IV متعدد القنوات المسح الأمامي والعكسي. ويحسب الملاءمة ذات التسع نقاط معلمات Voc وIsc وVmp وImp وPmax ومعامل الامتلاء FF والمقاومة المتسلسلة Rs ومقاومة التحويل Rsh، لتوفير أساس موثوق للمقارنة بين القنوات والعينات.
في اختبارات الحالة المستقرة، تقفل خوارزمية التحكم نقطة القدرة القصوى تلقائياً وتسجل الجهد والتيار والقدرة مع الزمن. يناسب تتبع MPPT الديناميكي الأجهزة ذات الهسترة الواضحة، بما فيها وحدات البيروفسكايت والأغشية الرقيقة.
غالباً ما تتطلب القياسات الخارجية كابلات طويلة بين الوحدة وخزان الاختبار. يستخدم MCT-OD اتصال كلفن رباعي الأسلاك لتقليل تأثير هبوط الجهد والحفاظ على دقة النتائج عند المسافات العملية.
يمكن دمج مراقبة بيئية متزامنة تشمل الإشعاع ودرجة حرارة ورطوبة الجو ودرجة حرارة السطح الخلفي للوحدة. تُحلل البيانات الكهربائية والبيئية معاً لدراسة الاستقرار والاختلاف بين القنوات.
يدعم النظام المهام المجدولة والجمع التلقائي والأرشفة والقراءة عن بعد. يستطيع المشغل إعداد تسلسلات الاختبار ومقارنة القنوات ومراجعة الاتجاهات من محطة داخلية. وعند تجهيز الموقع يمكن تنفيذ برامج تحقق غير مراقبة على مدار 24 ساعة طوال الأسبوع.

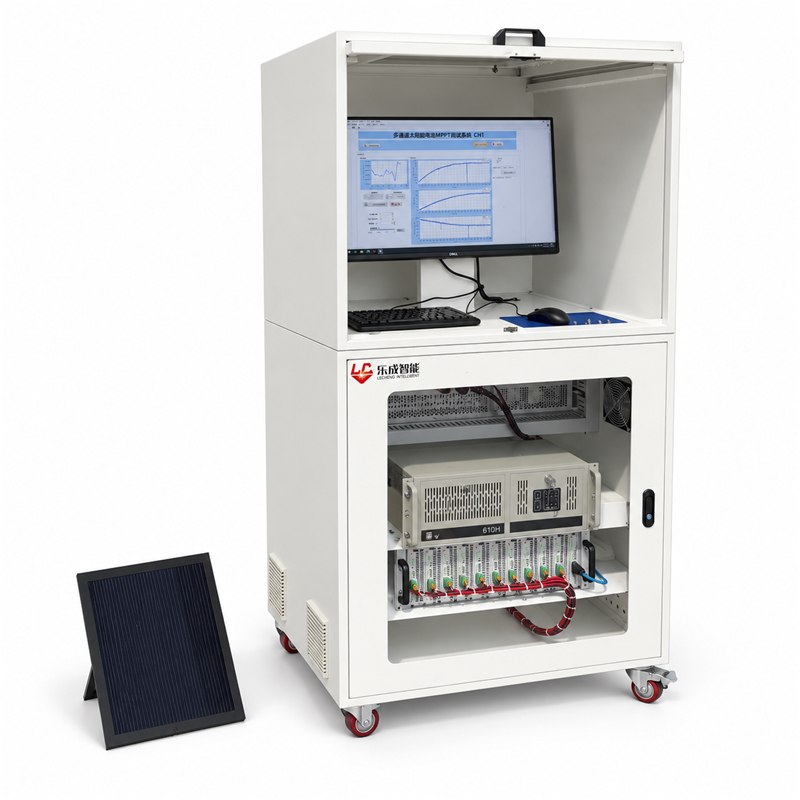

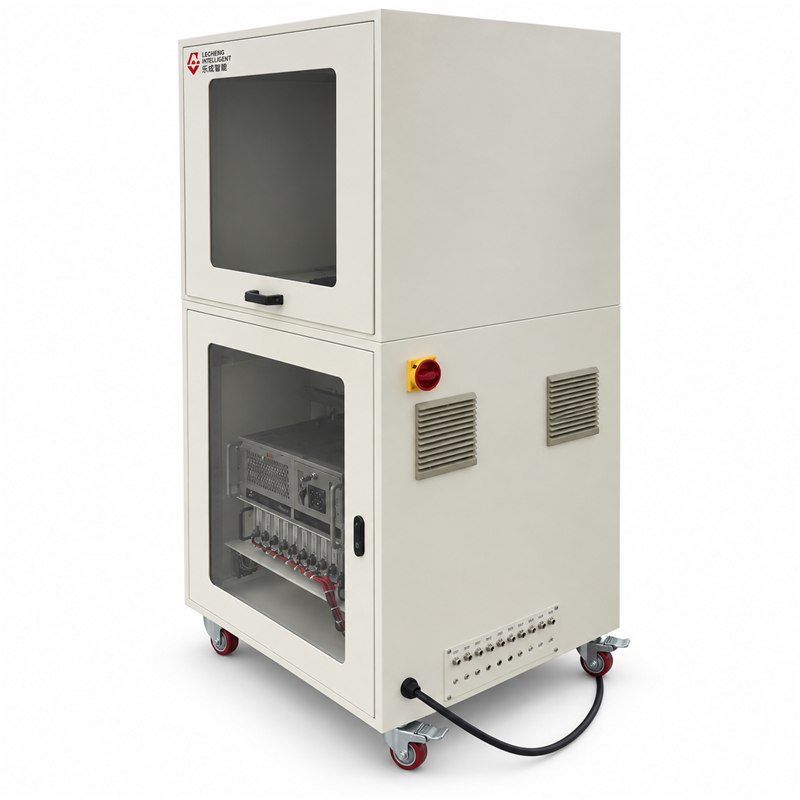

يضم الخزان المتنقل شاشة ولوحة مفاتيح وأجهزة قياس ومرحلات واتصالات وتهوية وزر إيقاف طوارئ وعجلات. يمكن توفير تصميم حماية نموذجي IP54، ويتم تأكيد الغلاف والتبريد وتوزيع الطاقة والواجهات وفق المشروع.
| الطراز | القنوات | المدى الكهربائي |
|---|---|---|
| MCT-OD-8T | 8 قنوات | مخصص حسب الوحدة والاختبار |
| MCT-OD-20T | 20 قناة | حتى 600 V / 15 A / 540 W لكل قناة وفق المجموعة |
| MCT-OD-100T | حتى 100 قناة | مخصص حسب المشروع |
يمكن تخصيص عدد القنوات والجهد والتيار والقدرة والكابلات والمستشعرات بما يلائم التحقق من المختبر إلى الميدان ومقارنة التقنيات ودراسة الأداء طويل الأمد.
| القنوات | معلمات وحدة نموذجية | مدى القناة |
|---|---|---|
| 1–15 | Voc 70 V, Isc 0.6 A, Pmax 40 W | 150 V / 1 A / 50 W |
| 16–18 | Voc 130 V, Isc 1.0 A, Pmax 120 W | 150 V / 2 A / 150 W |
| 19–20 | Voc 320 V, Isc 3.0 A, Pmax 180 W | 600 V / 15 A / 540 W |
قياس منحنيات IV للوحدات الكهروضوئية في الهواء الطلق.
تتبع MPPT تحت تغيرات الإشعاع ودرجة الحرارة.
مقارنة متوازية بين العينات والمواد والعمليات.
مراقبة طويلة الأمد للبيروفسكايت والأغشية الرقيقة.
التحقق الميداني للمعاهد والجامعات والخطوط التجريبية والمصنعين.
تحليل متزامن للبيانات الكهربائية والبيئية.
يمكن دمج الجهاز مع حامل موزون قابل للضبط ولا يحتاج إلى ثقب السطح. يتم تحديد الحوامل وطول الكابل والموصلات وتجميع القنوات والمستشعرات وحماية الخزان أثناء التأكيد الفني.
تؤكد LECHENG INTELLIGENT قبل التصنيع مدى القياس وعدد القنوات ومتطلبات السلامة والطاقة والاتصال والتكوين الميكانيكي.
يشمل الدعم القياسي التركيب والتشغيل خلال ثلاثة أيام عمل بعد جاهزية الموقع، وتدريباً ليوم واحد على الأقل، واستجابة خلال 24 ساعة، ودعماً ميدانياً محلياً خلال 72 ساعة عند الحاجة. الضمان القياسي 12 شهراً مع صيانة مدى الحياة، وتطبق الشروط الأعلى في العقد.
يرجى تزويدنا بقيم Voc وIsc وPmax وعدد العينات والقنوات ومدة الاختبار ومسافة الكابل والمستشعرات وظروف التركيب ليقترح فريق الهندسة تكوين MCT-OD المناسب.
